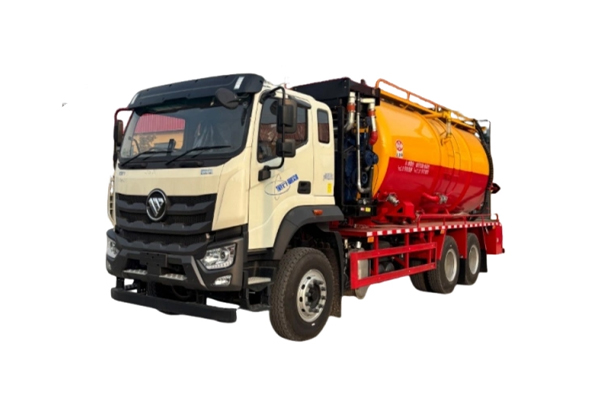

10 क्यूबिक क्लीनिंग और सक्शन ट्रक
1। बड़ी क्षमता डिजाइन, कुशल संचालन
एक। बड़ी क्षमता के 10 क्यूबिक मीटर: टैंक में एक बड़ी क्षमता होती है और एक समय में अधिक सीवेज, कीचड़ या सफाई पानी लोड कर सकता है, जिससे आगे और पीछे डंपिंग की संख्या कम हो सकती है और परिचालन दक्षता में सुधार हो सकता है।
बी। दोहरी फ़ंक्शन एकीकरण: सफाई और सक्शन ट्रक में उच्च दबाव की सफाई और वैक्यूम सक्शन फ़ंक्शन दोनों हैं, जो इसे बहुमुखी और उपकरण खरीद और श्रम लागतों को बचाने के लिए हैं।
2। मजबूत उच्च दबाव सफाई क्षमता
एक। उच्च दबाव पंप प्रणाली: सक्शन ट्रक की सफाई एक उच्च दबाव वाले पानी के पंप (20-30mpa तक के दबाव के साथ) से सुसज्जित है, जो पाइपलाइनों, सेप्टिक टैंक और सीवर जैसे क्षेत्रों में जिद्दी तलछट को दृढ़ता से फ्लश कर सकती है।
बी। एडजस्टेबल नोजल: क्लीनिंग और सक्शन वाहन विभिन्न क्लीनिंग परिदृश्यों (जैसे ड्रेजिंग, वॉशिंग, स्प्रे डस्ट रिडक्शन, आदि) के अनुकूल होने के लिए कई नलिका के स्विचिंग का समर्थन करता है।
यह सफाई और सक्शन ट्रक मुख्य रूप से सीवेज डिस्चार्ज और ड्रेजिंग के लिए उपयोग किया जाता है, जिसमें मुख्य उपकरण टैंक बॉडी और सफाई और सक्शन असेंबली होते हैं।
पाइपलाइन ड्रेजिंग वाहन के टैंक में एक लिफ्टिंग फ़ंक्शन होता है, और टैंक के बाहरी आयाम (कुल लंबाई x व्यास) (मिमी): 6000 (सीधे खंड लंबाई 5400) x 2200 है। टैंक का फ्रंट सेक्शन एक साफ पानी की टंकी (सीधे खंड लंबाई 2400 मिमी) है, और पीछे का खंड एक सीवेज टैंक (सीधे खंड लंबाई 3000 मिमी) है। स्वच्छ पानी की टंकी की कुल क्षमता 8.61 क्यूबिक मीटर है, प्रभावी मात्रा 8.2 क्यूबिक मीटर है, और माध्यम पानी है; सीवेज टैंक की कुल क्षमता 10.76 क्यूबिक मीटर है, जिसमें 10.25 क्यूबिक मीटर की प्रभावी मात्रा है, और माध्यम तरल सीवेज है; स्वच्छ पानी की टंकी और सक्शन टैंक दो स्वतंत्र टैंक हैं। पानी की टंकी का उपयोग सफाई समारोह के लिए किया जाता है, और सक्शन टैंक का उपयोग सक्शन फ़ंक्शन के लिए किया जाता है। सफाई और सक्शन फ़ंक्शंस का उपयोग एक साथ नहीं किया जा सकता है, और दो टैंकों को एक ही समय में पूरी तरह से लोड नहीं किया जा सकता है।
साइड प्रोटेक्शन, वेल्डेड कनेक्शन के लिए Q235B सामग्री; रियर लोअर प्रोटेक्शन Q235B, बोल्टेड कनेक्शन, रियर लोअर प्रोटेक्शन सेक्शन साइज (मिमी): 120 × 60, ग्राउंड क्लीयरेंस हाइट: 480 मिमी।
यह सफाई और सक्शन वाहन एक सीमित गति डिवाइस से लैस है, जिसमें अधिकतम गति सीमा 89 किमी/घंटा है। रियर एरो इंडिकेटर लाइट का उपयोग केवल ऑपरेशन के दौरान किया जाता है और जब वाहन गति में होता है, तो इसे बंद कर दिया जाता है।
【पूरे वाहन के तकनीकी पैरामीटर】 |
|||
उत्पाद -ट्रेडमार्क |
ज़ायनगॉन्ग्ड ब्रांड |
घोषणा बैच |
388 |
प्रोडक्ट का नाम |
सक्शन ट्रक की सफाई |
उत्पाद मॉडल |
SGW5250GQWBJ6 |
कुल द्रव्यमान (किलोग्राम) |
25000 |
टैंक की मात्रा (एम 3) |
10.76 |
रेटेड भार क्षमता |
8270，8205 |
आयाम (मिमी) |
10180,10300*255083820,3920 |
वजन पर अंकुश (किग्रा) |
16600 |
कार्गो कम्पार्टमेंट आकार (मिमी) |
× × |
रेटेड यात्री क्षमता (व्यक्ति) |
अर्ध -ट्रेलर का कुल द्रव्यमान (किग्रा) |
||
कैब क्षमता (व्यक्ति) |
२३ |
काठी की अधिकतम भार क्षमता (किग्रा) |
|
दृष्टिकोण कोण/प्रस्थान कोण (डिग्री) |
18/9 |
फ्रंट सस्पेंशन/रियर सस्पेंशन (मिमी) |
1320/3110, 1320/3230 |
धुरा भार |
7000/18000 |
अधिकतम गति (किमी/घंटा) |
89 |
टिप्पणी |
इस वाहन का उपयोग मुख्य रूप से सीवेज डिस्चार्ज और ड्रेजिंग के लिए किया जाता है, मुख्य उपकरणों के साथ टैंक बॉडी और क्लीनिंग सक्शन असेंबली होती है टैंक में एक लिफ्टिंग फ़ंक्शन होता है, और इसके बाहरी आयाम (कुल लंबाई x व्यास) (मिमी): 6000 (सीधे धारा लंबाई 5400) x 2200 हैं। टैंक का फ्रंट सेक्शन एक साफ पानी टैंक (स्ट्रेट सेक्शन लंबाई 2400 मिमी) है। स्वच्छ पानी की टंकी की कुल क्षमता 8.61 क्यूबिक मीटर है, प्रभावी मात्रा 8.2 क्यूबिक मीटर है, और माध्यम पानी है; सीवेज टैंक की कुल क्षमता 10.76 क्यूबिक मीटर है, जिसमें 10.25 क्यूबिक मीटर की प्रभावी मात्रा है, और माध्यम तरल सीवेज है; स्वच्छ पानी की टंकी और सक्शन टैंक दो स्वतंत्र टैंक हैं। पानी की टंकी का उपयोग सफाई समारोह के लिए किया जाता है, और सक्शन टैंक का उपयोग सक्शन फ़ंक्शन के लिए किया जाता है। सफाई और सक्शन फ़ंक्शंस का उपयोग एक साथ नहीं किया जा सकता है, और दो टैंकों को एक ही समय में पूरी तरह से लोड नहीं किया जा सकता है। साइड प्रोटेक्शन, वेल्डेड कनेक्शन के लिए Q235B सामग्री; रियर लोअर प्रोटेक्शन Q235B, बोल्टेड कनेक्शन, रियर लोअर प्रोटेक्शन सेक्शन साइज (MM): 120 × 60, ग्राउंड क्लीयरेंस हाइट: 480 मिमी, ABS मॉडल/निर्माता: ABS-E/ZF कमर्शियल वाहन सिस्टम (Qingdao) कं, लिमिटेड, ABS/ASR-24V-4S/4M/Dongke Knorr Bremse Brake System (Shiyan) CM4XL-4S/4M/GUANGZHOU RUILI KEMI ऑटोमोटिव इलेक्ट्रॉनिक्स कं, लिमिटेड 89 किमी/घंटा की अधिकतम गति सीमा के साथ एक गति सीमित डिवाइस स्थापित करें। रियर एरो इंडिकेटर लाइट केवल ऑपरेशन के दौरान उपयोग के लिए है और जब वाहन गति में है, तो इसे बंद कर दिया जाएगा। |
||
【चेसिस तकनीकी पैरामीटर】 |
|||
चेसिस मॉडल |
BJ1251Y6DPS-01 |
चेसिस नाम |
ट्रक चेसिस |
ट्रेडमार्क नाम |
आउमन |
विनिर्माण उद्यम |
बीजिंग फोटन डेमलर ऑटोमोटिव कं, लिमिटेड |
कुल्हाड़ी की संख्या |
3 |
टायरों की संख्या |
10 |
व्हीलबेस (मिमी) |
4400+1350,4000+1350 |
||
टायर विनिर्देश |
12R22.5 18PR, 11.00R20 18PR |
||
स्टील प्लेट स्प्रिंग्स की संख्या |
3/4 |
फ्रंट व्हील बेस (मिमी) |
2080 |
ईंधन प्रकार |
डीजल ऑयल |
रियर व्हील बेस (मिमी) |
1865/1865 |
उत्सर्जन मानक |
GB17691-2018国Ⅵ |
||
इंजन मॉडल |
इंजन निर्माण उद्यम |
उत्सर्जन（एमएल） |
शक्ति (kW) |
YCK08350-60 YCS06300-61 |
गुआंग्शी युचाई मशीनरी कं, लिमिटेड गुआंग्शी युचाई मशीनरी कं, लिमिटेड |
7689 6442 |
257 221 |
